Avantage
Le processus de refroidissement de la pompe à chaleur de refroidissement split R 32 est comme suit:
Évaporation : L'unité intérieure absorbe la chaleur de l'air intérieur à travers l'évaporateur et le réfrigérant R32 s'évapore dans l'évaporateur pour évacuer la chaleur et refroidir l'air intérieur.
Compression : le gaz R32 évaporé à basse température et basse pression est inhalé par le compresseur et comprimé en un gaz à haute température et haute pression.
Condensation : Le gaz R32 à haute température et haute pression pénètre dans le condenseur de l'unité extérieure et, grâce à l'action du ventilateur, la chaleur sera libérée vers l'extérieur et le gaz R32 se condensera en liquide.
Étranglement : liquide R32 à travers la décompression et le refroidissement du papillon des gaz, à nouveau dans l'évaporateur, pour terminer un cycle

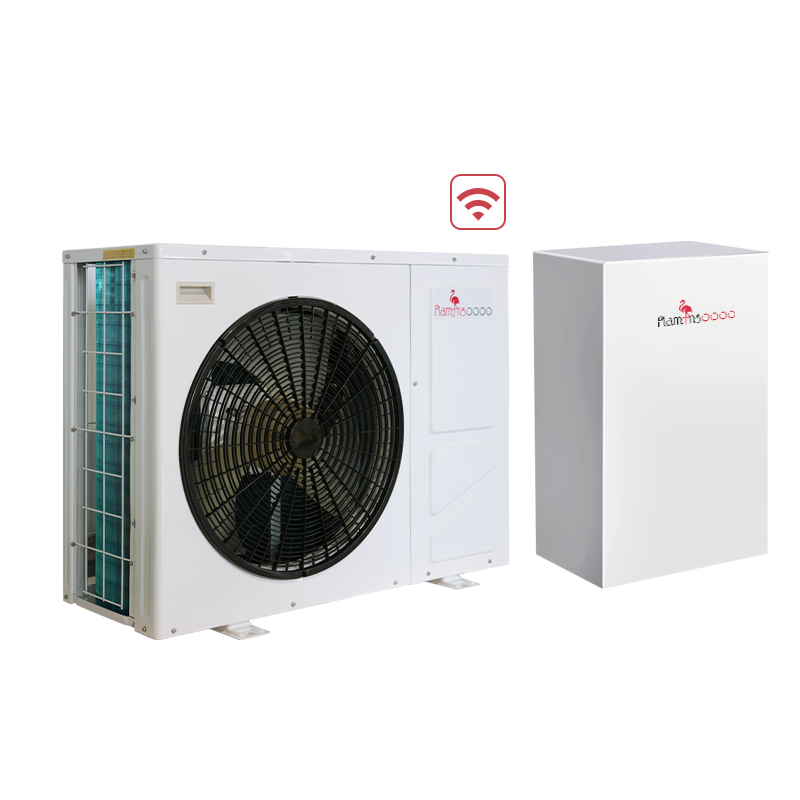

La pompe à chaleur WiFi pour le chauffage et le refroidissement est une solution de chauffage intelligente et efficace qui combine la technologie des pompes à chaleur etPompe à chaleur Wi-Fi connectivité pour offrir aux utilisateurs une expérience d’environnement intérieur plus pratique et confortable. Ce type dePompe à chaleur Wi-Fi est non seulement capable de fournir un chauffage fiable aux maisons ou aux locaux commerciaux pendant les mois froids de l'hiver, mais peut également être contrôlé à distance et géré intelligemment via la connectivité Wi-Fi, apportant une expérience plus intelligente et plus pratique.
Pompe à chaleur split R32 :
La pompe à chaleur split R32 se caractérise par un rendement élevé et des économies d'énergie. Il adopte une technologie avancée de compresseur et d'onduleur, qui peut ajuster automatiquement la vitesse de fonctionnement en fonction de la demande réelle et obtenir un contrôle précis de la consommation d'énergie, améliorant ainsi le rapport d'efficacité énergétique du système et réduisant la consommation d'énergie et les coûts d'exploitation. Cette fonctionnalité économe en énergie réduit non seulement les coûts énergétiques de l'utilisateur, mais contribue également à réduire l'impact négatif sur l'environnement.
Paramètres
Numéro de modèle d'usine | FLM-AHP-002HC410 | FLM-AHP-003HC410 | FLM-AHP-005HC410S | FLM-AHP-006HC410S | FLM-AH-008HC410S | FLM-AH-010HC410S | ||
Plage de capacité de chauffage | kW | 2,5-10 | 4-13 | 7-17 | 7-20 | 10-27 | 13-34 | |
Chauffage (7/6℃,30/35℃) | Capacité de chauffage | kW | 8.3 | 10.9 | 16.1 | 18,5 | 25.3 | 31,8 |
Entrée de puissance | kW | 1,99 | 2,63 | 3,89 | 4.38 | 5.91 | 7,63 | |
FLIC | P/P | 4.17 | 4.15 | 4.13 | 4.22 | 4.28 | 4.17 | |
Chauffage (7/6℃,40/45℃) | Capacité de chauffage | kW | 7,85 | 10.3 | 14.5 | 16.7 | 24.9 | 31,0 |
Entrée de puissance | kW | 2.32 | 3.07 | 4.47 | 5.09 | 7.18 | 9.06 | |
FLIC | P/P | 3.38 | 3.35 | 3.24 | 3.28 | 3.47 | 3.42 | |
Chauffage (-15/-16℃,30/35℃) | Capacité de chauffage | kW | 5.16 | 6,82 | 9.7 | 11 | 15.23 | 19h15 |
Entrée de puissance | kW | 2.11 | 2,71 | 3,79 | 4.25 | 6.24 | 7,78 | |
FLIC | P/P | 2,45 | 2.51 | 2,56 | 2,59 | 2.44 | 2,46 | |
Refroidissement (35/24℃,23/18℃) | Capacité de chauffage | kW | 7.91 | 10.4 | 15.6 | 18.1 | 24,5 | 30,7 |
Entrée de puissance | kW | 2,35 | 3.01 | 4,71 | 5.36 | 6,96 | 8,84 | |
FLIC | P/P | 3.37 | 3.45 | 3.31 | 3.38 | 3.52 | 3.47 | |
Ealimentation électrique | V/Ph/Hz | 230/1/50 | 230/1/50 | 380/3/50 | 380/3/50 | 380/3/50 | 380/3/50 | |
gcomme ligne | jepouces | 5/8 | 5/8 | 3/4 | 3/4 | 3/4 | 1 | |
Ligne liquide | jepouces | 3/8 | 3/8 | 3/8 | 3/8 | 3/8 | 1/2 | |
Ctype de compresseur | / | Rotatif | Rotatif | Rotatif | Rotatif | Rotatif | Rotatif | |
Marque du compresseur | / | Panasonic | Panasonic | Panasonic | Panasonic | Panasonic | Panasonic | |
Type de réfrigérant | / | R410A | ||||||
Charge de réfrigérant | Kg | 2.1 | 2.7 | 3.7 | 4.1 | 5.2 | 6.5 | |
UNpression maximale de la climatisation | Bar | 3 | ||||||
Volume du vase d'expansion de la climatisation | Litres | 5 | ||||||
UNraccordement d'eau de climatisation | Pouces | 1 | 1.2 | 1,5 | ||||
Ddimensions | jeunité intérieure | mm(HxLxL) | 720x435x353 | |||||
Ôunité extérieure | mm(HxLxL) | 1030/380/812 | 1030/380/812 | 1030x380x1342 | 1030x380x1342 | 1161x476x1550 | 1161x476x1550 | |
Emballé Ddimensions | jeunité intérieure | mm(HxLxL) | 830x530x450 | |||||
Ôunité extérieure | mm(HxLxL) | 1155/500/960 | 1155/500/960 | 1155x500x1500 | 1155x500x1500 | 1220x550x1650 | 1440/550/2070 | |
Net poids | jeunité intérieure | Kg | 50 | 52 | 55 | 60 | 68 | 76 |
Ôunité extérieure | Kg | 70 | 75 | 120 | 128 | 160 | 195 | |
Poids emballé | jeunité intérieure | Kg | 55 | 57 | 63 | 68 | 76 | 84 |
Ôunité extérieure | Kg | 80 | 85 | 130 | 138 | 175 | 215 | |
Nniveau de bruit | jeunité intérieure | dB(A) | 30 | |||||
Ôunité extérieure | dB(A) | 50 | 53 | 55 | 55 | 57 | 59 | |
M.longueur maximale du tuyau | m | 50 | ||||||
M.différence de hauteur maximale | m | 30 |
Installation
Contactez-nous pour un manuel d’utilisation pour l’installation.
Installation de l'unité intérieure : Installez l'unité intérieure au mur et assurez-vous qu'elle est au niveau du sol, tout en prenant soin de ne pas bloquer les bouches d'aération. Connectez la tuyauterie entre l'unité intérieure et l'unité extérieure, puis installez et connectez correctement les câbles d'alimentation conformément au manuel d'installation.
Connections electriques:Vérifiez les connexions électriques du système de pompe à chaleur pour vous assurer que tous les fils sont solidement connectés et répondent aux normes de sécurité électrique. Si nécessaire, faites effectuer les branchements électriques par un électricien professionnel.
Évacuation par pompe à vide :Avant de démarrer le système, utilisez une pompe à vide pour évacuer le système afin de vous assurer qu'il n'y a pas d'air ou d'impuretés à l'intérieur du système afin d'éviter d'affecter le fonctionnement du système et d'endommager les composants.
Démarrage du système :Une fois l'installation terminée, vérifiez que toutes les connexions et installations du système sont correctes, puis démarrez le système pour les tests. Ajustez les paramètres et les réglages du système pour garantir que le système peut fonctionner correctement et obtenir l'effet de refroidissement ou de chauffage souhaité.
Maintenance régulière:Une fois l’installation terminée, une maintenance et un entretien réguliers du système sont essentiels pour garantir un fonctionnement stable à long terme du système. Le nettoyage des filtres, la vérification des connexions de tuyauterie et du câblage électrique et la vérification régulière de la charge de réfrigérant sont des étapes importantes pour maintenir les performances du système.
Étapes d'installation de Pompe à Chaleur Split R32 :
1. Sélection du site : Choisissez un emplacement d'installation approprié pour l'unité extérieure et l'unité intérieure afin d'assurer une bonne ventilation et d'éviter la lumière directe du soleil et les zones sensibles au bruit.
2. Tuyauterie de raccordement : posez la tuyauterie de raccordement conformément aux exigences de conception pour assurer une connexion fluide de la tuyauterie de réfrigérant et de la tuyauterie de drainage.
3. Connexion électrique : selon les spécifications électriques, connectez les lignes électriques pour garantir une alimentation électrique sûre et stable.
4. Débogage : une fois l'installation terminée, effectuez le débogage du système, vérifiez les paramètres pour garantir le fonctionnement normal du système.
